- Especificações:

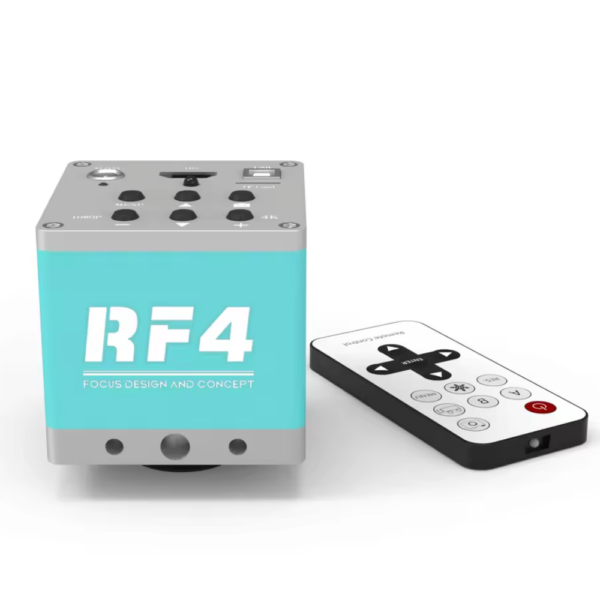

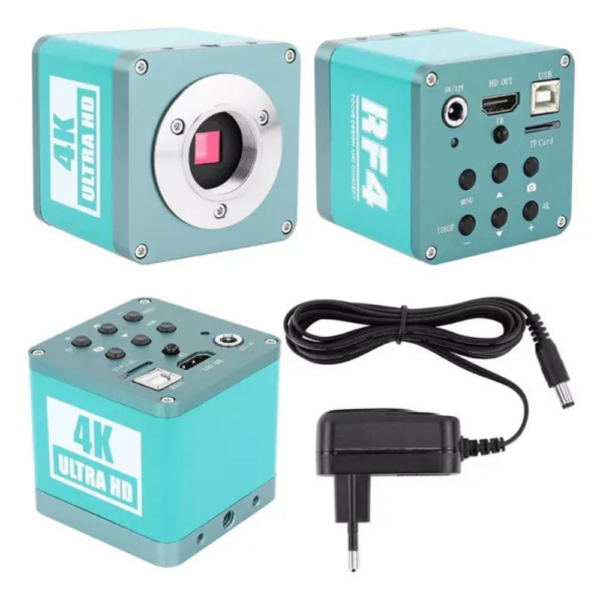

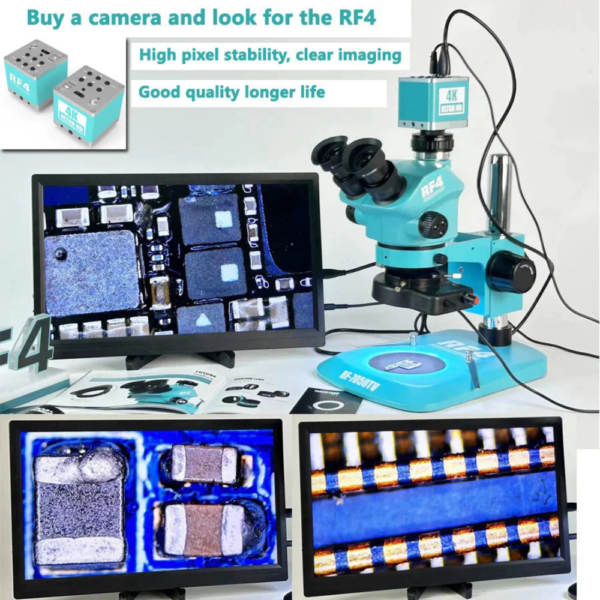

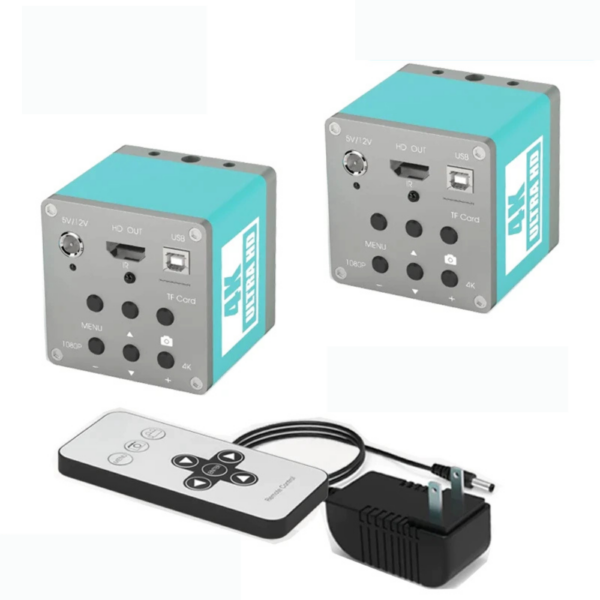

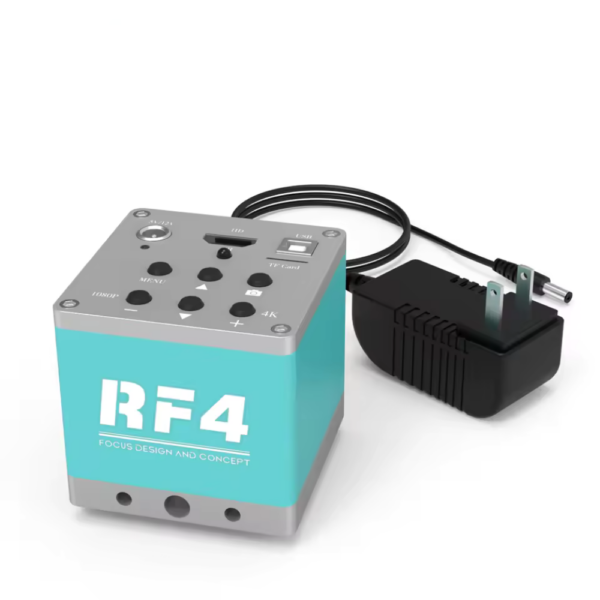

Câmera rf4 hdmi usb 1080p 60fps 4k, vídeo digital eletrônico industrial, microscópio trinocular, câmera de observação, manutenção pcb
Os parâmetros do equipamento
Os tipos de parâmetros O valor do parâmetro
Tamanho da superfície do alvo do sensor 1/2.8″
A resolução do sensor 4k/3840*2160@30fps
Interface de saída HDMI 4k@30fps
Modo de operação botão
Tensão de trabalho CC 12 V
Armazenamento Disco USB, capacidade <=64GB
O tipo de lente Suporta interfaces C/CS
Fotografia 8 milhões, JPG
Vídeo 3840*2160 aviação
Curva cruzada 8*8 grupos
Gerenciador de arquivos Com
Tipo de parâmetro parâmetro específico
Dica: Mantenha pressionada a tecla ‘1080’ por 10 segundos para resolução 1080P
Mantenha pressionada a tecla ‘4K’ por 10 segundos para mudar para resolução 4K
Instalar e usar
1.O microscópio é conectado ao computador host através da interface C/CS e apertado para evitar quedas;
2.Conexão HDMI ao monitor.A tela deve suportar resolução de 3840*2160/1920*1080;
3.Use interface USB para conectar o computador para câmera UVC;
4.Conecte o adaptador de energia ao host através da porta DC.
5.O cartão TF pode ser usado com funções relacionadas: tirar fotos, gravar vídeos, reproduzir, etc.Se necessário, insira-o;
6.Ligue o adaptador de energia e o indicador do host ficará verde por 10 segundos.
Perguntas frequentes:
1.Problema: O indicador de energia não muda após ligar.
Solução: Certifique-se de que o adaptador de energia esteja ligado corretamente e que o conector DC não esteja oxidado.
2.Problema: O display não responde após ligar.
Solução: Solução: Verifique o seguinte: 1) A interface HDMI está conectada corretamente à interface de exibição.2) Potência de exibição, interruptor, seleção de interface de entrada é normal; 3) O display suporta resolução de 3840*2160/1920*1080P;

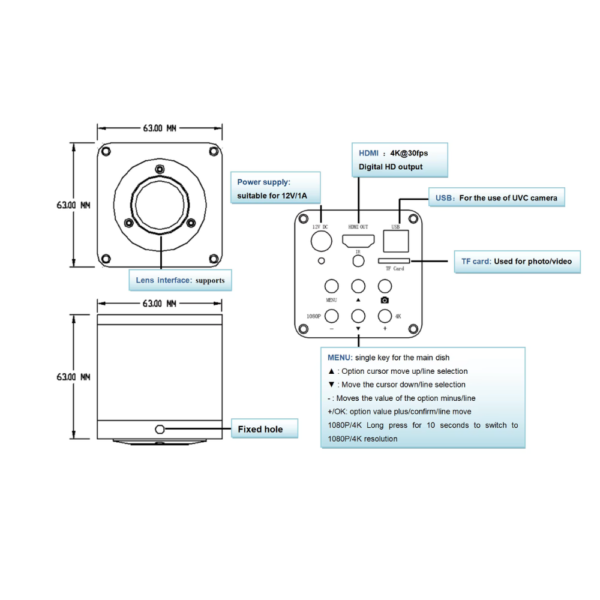

Instruções de operação
5.1 Instruções principais de operação
1)Botão 1: Quando houver um dispositivo de armazenamento, pressione rapidamente para capturar, pressione e segure para gravar e parar a gravação;
2)Pressione 2, o dispositivo mudará nos seguintes estados: menu, linha cruzada, reprodução (quando o dispositivo de armazenamento estiver conectado);
3)Quando o dispositivo está em estados diferentes, as funções dos botões 3, 4, 5 e 6 são as seguintes::
1)) Status do menu: 3 e 4 são usados para ajustar o botão destacado para cima e para baixo, 5 e 6 são usados para executar funções principais ou ajustar parâmetros de função;
2)) Status da cruce: 3 e 4 são usados para ajustar a cruce destacado.5 e 6 são usados para ajustar a posição do crosshead.
3))Estado de reprodução: 3,4 são usados para virar para cima e para baixo em tela única ou várias telas; 5 são usados para alternar entre tela única e tela múltipla; 6 são usados para exibir uma única tela e selecionar uma imagem ou vídeo no estado multitela;
